EKG 및 전극 위치

EKG 및 전극 위치

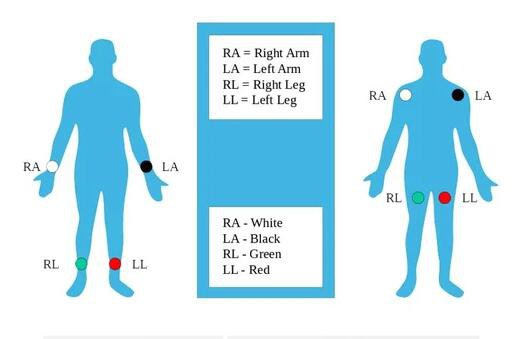

사지 전극

lRA (오른쪽 팔)-오른쪽 어깨와 오른쪽 손목 사이

lRL (오른쪽 다리)-오른쪽 몸통 아래 및 오른쪽 발목 위

lLA (왼쪽 팔)-왼쪽 어깨와 왼쪽 손목 사이

lLL (왼쪽 다리)-왼쪽 몸통 아래 및 왼쪽 발목 위

상지 전극의 위치는 손목에서 어깨까지 다양하지만 균일하게 분포되어야합니다. 예를 들어, 한쪽 전극이 오른쪽 손목에 부착 된 경우 다른 전극은 어깨가 아닌 왼쪽 손목에 있어야합니다. 하지 전극의 위치에도 동일한 규칙이 적용됩니다.

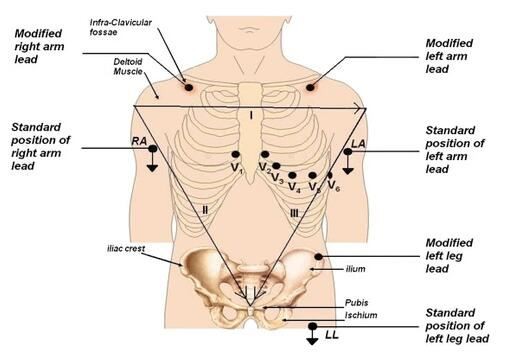

흉부 전극

lV1- 흉골 오른쪽의 네 번째 늑간 공간

lV2- 흉골 왼쪽의 네 번째 늑간 공간

lV3- V2와 V4 중간

lV4- 쇄골 중간 선에서 다섯 번째 늑간 공간

lV5- V4와 동일한 수평 수준에서 전방 액와 라인

lV6- V4 및 V5와 동일한 수평 레벨의 중앙 액와 라인

여성 환자에게 전극을 부착 할 때는 전극 V3-V6을 가슴 아래에 놓아야하며, 환자의 젖꼭지 위치가 환자마다 다르기 때문에 전극 위치를 찾는 기준점으로 사용해서는 안됩니다. 최대 50 %의 ECG는 더 우수한 위치에 V1 및 V2 전극을 가지고있어 T 파 반전을 일으킬 수 있습니다. 33 %까지 흉부 전극이 열등하거나 측면으로 잘못 배치되어 진폭이 변경 될 수 있습니다.
